TP4066 是一款完整的單節鋰離子電池采用恒定電流/恒定電壓線性充電器，帶電池正負極反接保護、輸入電源正負極反接保護。其底部帶有散熱片的 ESOP8/DFN2*2-8 封裝與較少的外部元件數目使得TP4066 成為便攜式應用的理想選擇。TP4066 可以適合USB 電源和適配器電源工作。
由于采用了內部PMOSFET 架構，加上防倒充電路，所以不需要外部隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。充滿電壓可分為三檔：4.35V，4.2V，3.7V。而充電電流可通過一個電阻器進行外部設置。當充電電流在達到終浮充電壓之后降至設定值 1/10 時，TP4066 將自動終止充電循環。
當輸入電壓（交流適配器或 USB 電源）被拿掉時，TP4066 自動進入一個低電流狀態，將電池漏電流降至 1uA 以下。TP4066 在有電源時也可置于停機模式，從而將供電電流降至 100uA。TP4066 的其他特點包括電源自適應、電池溫度檢測、欠壓閉鎖、自動再充電和兩個用于指示充電、結束的 LED 狀態引腳。
18806653225
產品特點
鋰電池正負極反接保護
Vcc 輸入端反接保護
電源自適應
高達 1000mA 的可編程充電電流
用于單節鋰離子電池
恒定電流/恒定電壓操作，有溫度自適應可實
現充電速率大化
精度達到±1%的預設充電電壓
用于電池電量檢測的充電電流監控器輸出
自動再充電
充電狀態雙輸出、無電池和故障狀態顯示
C/10 充電終止
涓流電流 C/5
無電源時電池漏電小于 1uA
2.9V涓流充電
軟啟動限制了浪涌電流
電池溫度監測功能

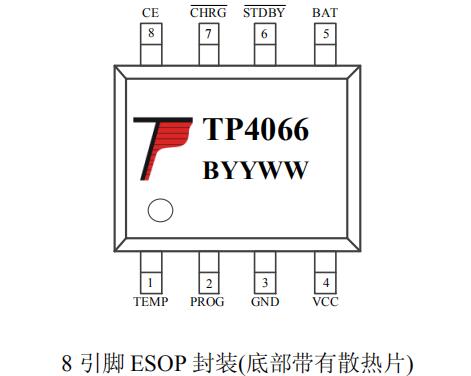

采用 8 引腳 ESOP/DFN2*2 封裝
[敏感詞]大額定值
輸入電源電壓（VCC）：-6.5V～8V
PROG：-0.3V～VCC+0.3V
BAT：-4.2V～7V
CHRG ：-0.3V～8V
STDBY ：-0.3V～8V
TEMP：-0.3V～8V
CE：-0.3V～8V
BAT 短路持續時間：連續
BAT 引腳電流：1200mA
PROG 引腳電流：1200uA
大結溫：145℃
工作環境溫度范圍：-40℃～85℃
貯存溫度范圍：-65℃～125℃
引腳溫度（焊接時間 10 秒）：260℃
